半導体の計測と検査の世界および日本市場：メーカー、シェア、トレンド予測2026

半導体の計測と検査世界総市場規模

半導体の計測と検査：ナノスケール品質を規定する中枢技術

半導体の計測と検査は、ウェーハ製造からパターニング、エッチング、成膜、組立に至るまで、あらゆる工程で発生する欠陥、線幅偏差、膜厚ばらつき、パターン崩れなどをナノ精度で把握する技術領域である。露光技術の微細化が1桁nm世代に進む中、計測・検査は歩留まり管理と工程最適化の中核機能となり、量産適格性の判断基準そのものを形成する。光学式、電子線式、散乱式、計測プローブ、高速多点計測などの技術が複合的に用いられ、単なる品質保証ではなく、プロセス制御・設計検証・設備フィードバックを統合する“製造システムの頭脳”として位置づけられる。また、AI解析、ディープラーニング、アジャイル演算装置との統合が進み、装置が単独で最適化判断を行う自律型メトロロジーの進展が特徴である。半導体ノードが微細化の限界領域に接近する現在、計測と検査は業界の技術的ボトルネックを緩和し、新材料・新構造・新プロセスの商業化を支える不可欠な基盤技術である。

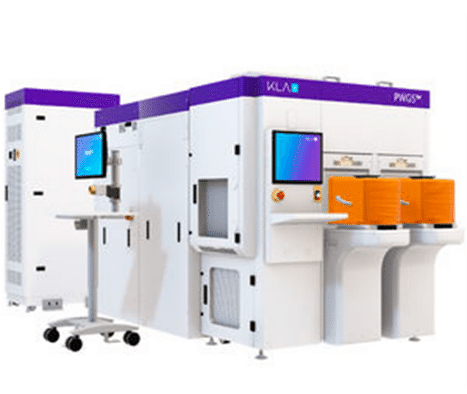

図. 半導体の計測と検査の製品画像

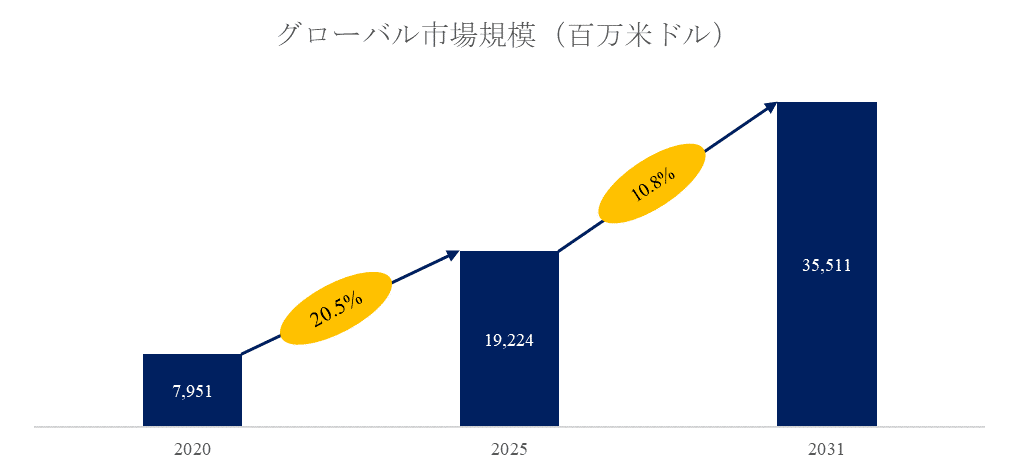

図. 半導体の計測と検査世界総市場規模

高集積化と歩留まり要求が牽引する構造的成長

QYResearch調査チームの最新レポートである「2025～2031年グローバル半導体の計測と検査市場レポート」によると、2031年までに市場規模が355.1億米ドルへ到達すると予測され、2025年〜2031年に10.8%という高いCAGRを維持するという点は、同市場の構造的成長性を鮮明に示している。とりわけ半導体各国が先端ノード・先端パッケージへの投資を加速させる中、計測・検査装置は露光装置と並ぶ技術制約要因として位置づけられ、需要が工程全体に波及するのが特徴である。また、市場が成長するだけでなく、高度プロセス向けの計測項目そのものが増加している点も特性として重要である。EUV露光後の欠陥検出、3D NANDの多層化に伴う深層構造計測、先端ロジックにおける複数ゲート構造の寸法制御など、プロセスの複雑化が計測負荷の継続的な増大を生む。さらに、設備投資の周期性とは異なり、計測・検査はプロセス安定性確保のための“最低限必要投資”として扱われることが多く、市場変動の影響を相対的に受けにくい。

微細化限界・構造革新・多層化が不可避的に計測負荷を増大

市場成長の背景には、単なる設備投資の拡大ではなく、技術進化そのものが計測・検査依存度を高める構造がある。微細化が進むにつれ、線幅・エッジラフネス・パターン整形の許容誤差は指数関数的に厳格化し、従来の光学式だけでは捉えられない領域が拡大している。また、3D NAND が300層超の多層構造へ向かう中、縦方向の深層欠陥・チャネル変形・エッチング均一性の評価が不可欠となり、計測装置のZ方向分解能・深部散乱解析の技術要求が大幅に増している。さらに、ロジック半導体ではGAA（Gate-All-Around）構造、2.5D/3Dパッケージ、チップレット統合など新アーキテクチャが普及し、プロセス空間が“平面から立体”へ移行している。この変化は計測対象の増加だけでなく、計測タイミングの増加、プロセスステップごとのフィードバック要求の高度化をもたらし、結果として計測・検査市場全体の役割を強化している。つまり背景要因の本質は、装置需要ではなく、製造難易度の上昇に起因する“計測の不可避性”である。

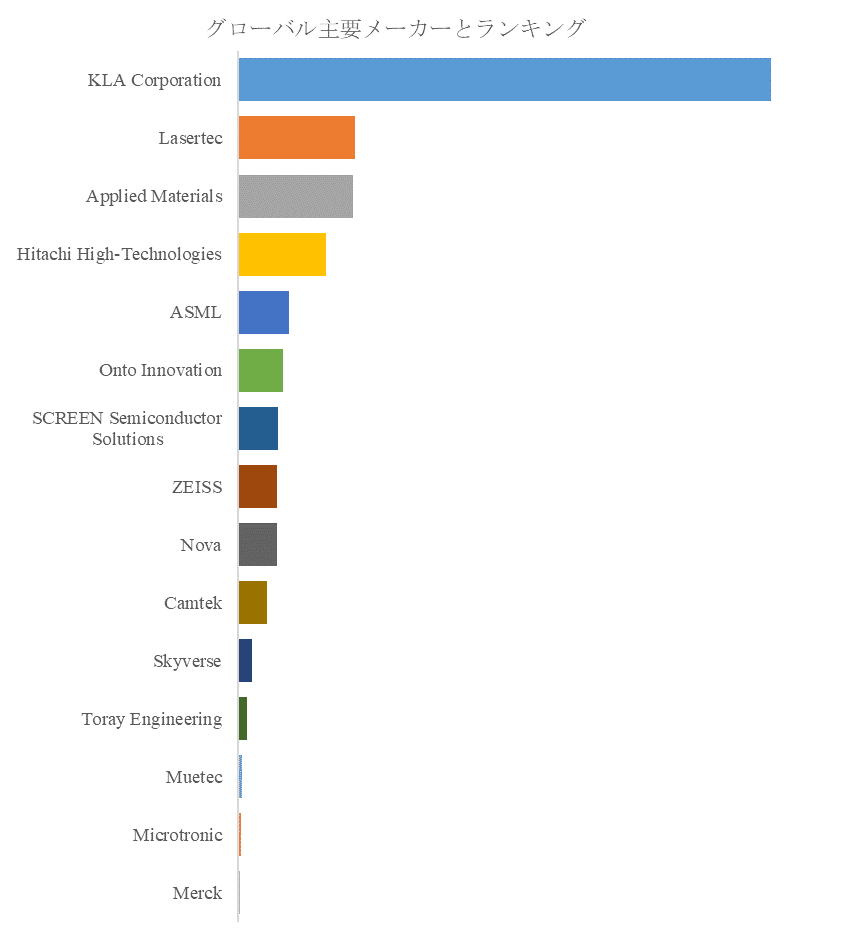

図. 世界の半導体の計測と検査市場におけるトップ15企業のランキングと市場シェア（2024年の調査データに基づく；最新のデータは、当社の最新調査データに基づいている）

先端ノード向け技術を軸に市場支配が進む

QYResearchのトップ企業研究センターによると、半導体の計測と検査の世界的な主要製造業者には、KLA Corporation、Lasertec、Applied Materials、Hitachi High-Technologies、ASML、Onto Innovation、SCREEN Semiconductor Solutions、ZEISS、Nova、Camtekなどが含まれている。2024年時点で世界トップ5企業が75.0%のシェア、トップ10が88.0%を占めており、同市場が高度寡占構造であることは明確である。この市場は単なる装置売買ではなく、先端ノードへの対応力、欠陥解析アルゴリズム、深層学習モデルの成熟度、EUV世代への適応実績によって競争優位性が決まるため、開発投資を継続できる企業ほど地位が強固になる。

KLA Corporation はグローバル欠陥検査領域で長年の技術蓄積を持ち、露光後検査・プロセス制御装置を軸に圧倒的な存在感を形成する。Lasertec はEUVマスクブランク検査という不可欠領域をほぼ独占し、技術不可替性が非常に高い。Applied Materials、Hitachi High-Technologies は計測領域全般で広範なポートフォリオを構築し、SCREEN Semiconductor Solutions、ZEISS、Onto Innovation、Nova、Camtek なども先端パターニング・散乱計測・欠陥解析など専門領域で存在感を発揮する。市場は技術進化と設備要件の高度化により、今後も寡占構造の維持・強化が続く見通しである。

自律型メトロロジーと統合制御が次の競争軸となる

今後の市場方向性は、単なる高精度化ではなく、製造システム全体の“自律制御化”と“統合最適化”である。計測と検査は工程ごとの品質評価に留まらず、装置がリアルタイムでプロセス偏差を解析し、露光機・エッチャー・成膜装置に即時フィードバックを返す統合システムへと進化する。高度なAIモデルが欠陥の発生原因を推定し、装置条件を自動最適化することで、歩留まり向上を継続的に実現する“自己改善型工場”が形成される。また、3D構造化・チップレット化の拡大に伴い、パッケージ工程の計測重要度が大幅に高まり、ウェーハとパッケージを横断する“統合計測”が次の市場テーマとなる。さらに、EUV世代以降の新しい露光方式、材料革新、量子構造素子などが現実味を帯びる中、それらの量産適格性を検証する高度計測技術の重要性はさらに増す。計測・検査は製造の制約を規定し、製品化速度を決定する基幹領域として、産業全体の競争力を左右するポジションをより強めていく。

最新動向

2025 年 1 月 18 日—欧州：欧州委員会が産業高度化政策の一環として、半導体製造における計測・検査技術の標準化検討を開始し、工程品質と設備性能の基準策定に向けた議論を正式に立ち上げた。

2024 年 8 月 7 日—米国：Moog が政府関連プロジェクト向けに半導体製造用精密アクチュエーション部品の新規供給契約を締結し、高信頼性メカトロ部品の提供体制を強化したと発表した。

2024 年 3 月 12 日—ドイツ：Bosch Rexroth が年次報告で、半導体製造設備向け精密メカニズムの製品群拡張を公表し、微細工程に適合する高精度制御要素の供給強化を示した。
